氣體滅火系統-啟動配置要求及示例，附2018注消真

發布時間：2020-03-25 13:19:52 丨 文章來源：http://m.dollidoll.com/ | 作者：火災探測器清洗丨 瀏覽次數：566

對于組合分配的氣體滅火系統，啟動配置方案關系滅火劑能否正確釋放到防護區，不管是生產廠家還是設計施工人員，都必須嚴格掌握！

本文分解氣體滅火啟動管路設置要求及單向閥配置方案，同時解析2018年注冊消防工程師真題答案。

通常只有組合分配系統才會涉及啟動配置方案的問題，基本配置原則如下：

一、在組合分配系統中，兩個或以上的防護區共用一套滅火瓶組，需要通過選擇閥控制滅火劑施放對象（防護區），通過啟動管路氣體單向閥控制滅火瓶組的開啟數量。

二、啟動管路通過選擇閥后，應配置氣體單向閥（選擇閥出口部位），單向閥的配置數量與選擇閥相同。

注：單向閥主要有兩個功能：1、選擇閥氣缸的密封性能可能不穩定，設置單向閥可以防止其他防護區啟動時的干擾；2、即使不存在其他防護區干擾的情況（比如滅火瓶組部分的啟動管路已隔離），對于啟動的滅火瓶組數量較大的情況，也能減少自身啟動干擾。

三、在組合分配系統中，如存在不同滅火瓶組數量的防護區，由需要通過啟動管路的氣體單向閥來控制滅火瓶組的開啟數量，氣體單向閥的配置原則如下：

1、開啟全部滅火瓶組的防護區，不需要配置單向閥 ；

2、僅開啟部分滅火瓶組的防護區，每個防護區需要配置一個單向閥。（注：滅火瓶組數量相同的防護區，可共用單向閥。）

示例1：比如8個防護區，每個防護區的瓶組數都不相同，按原則1，最大的防護區不需要單向閥；按原則2，其他7個防護區的滅火瓶組數均不相同，需要7個單向閥；

示例2：比如7個防護區，每個防護區的瓶組數分別為：6個、8個、12個、18個、18個、12個、7個；按原則1去掉最大的防護區（2個18瓶組），只有5個防護區需要配置氣體單向閥，其中兩個可以共用（兩個12瓶組），因此僅需要4個氣體單向閥；

示例3：比如7個防護區，其中防護區的瓶組數分別為：6個、6個、12個、18個、18個、12個、5個；按原則1去掉最大的防護區（2個18瓶組），只有5個防護區需要配置，其中分別有兩組可以共用（2個12瓶組和2個6瓶組），因此僅需要3個氣體單向閥；

四、方案示例：

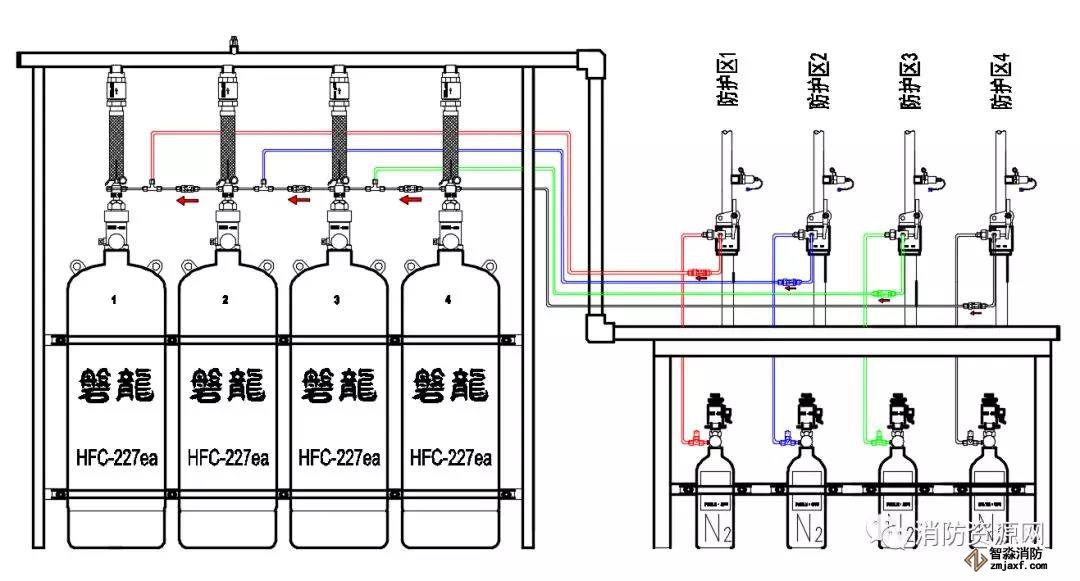

1、在四個防護區共用一套滅火瓶組(4個)的組合分配系統中，各個防護區的滅火瓶組數量如下：1個、2個、3個、4個，共需7個氣體單向閥，系統配置圖如下：

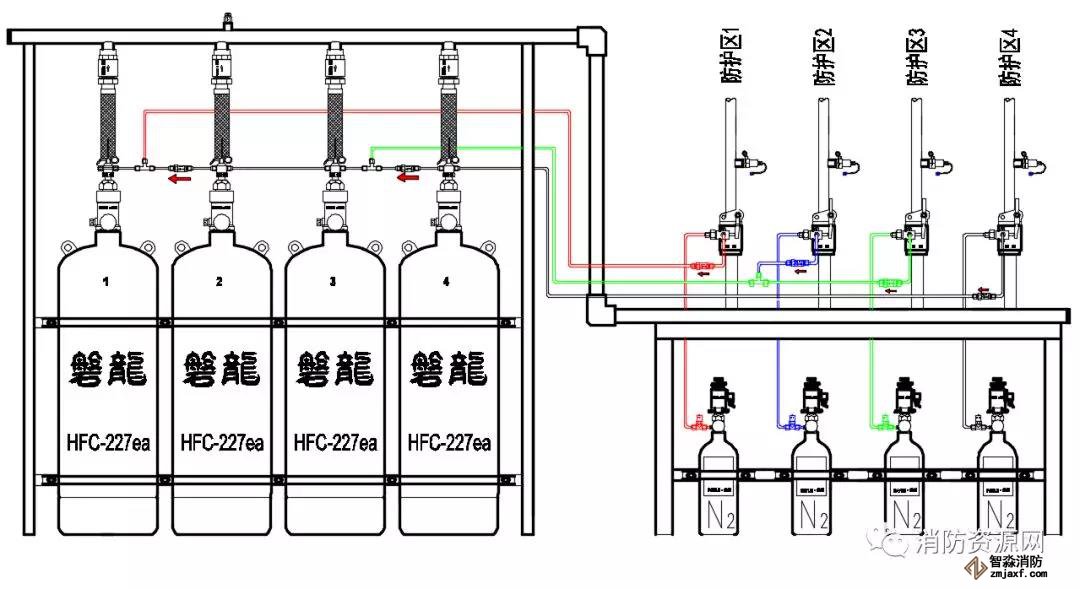

2、在四個防護區共用一套滅火瓶組(4個)的組合分配系統中，各個防護區的滅火瓶組數量如下：1個、3個、3個、4個，共需6個氣體單向閥，系統配置圖如下：

五、最后，我們分解2018年注冊消防工程師真題答案及爭議：

1、真題原文：

某高低壓配電間設置組合分配式七氟丙烷氣體滅火系統，防護區數量為2個，1個防護區的滅火劑用量是另一個防護區的兩倍，系統驅動裝置由驅動氣體瓶組及電磁閥等組成。為實現該氣體滅火系統的啟動控制功能，在保障安全的前提下，驅動氣體管道上的設置的氣體單向閥最少應為（    ）個。

A.0   B.1   C.2   D.3

2、真題系統配置圖：

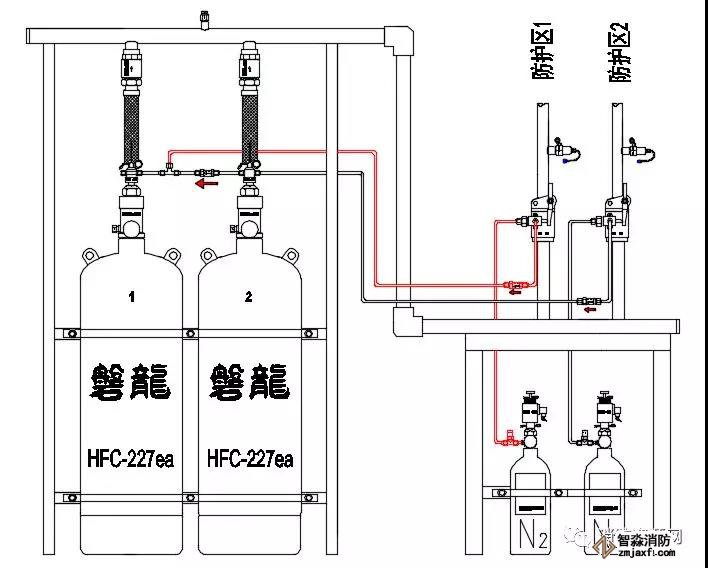

兩個防護區共用兩個滅火瓶組的組合分配系統，其中有一個防護區只需要一個滅火瓶組，標準的系統配置圖如下：

3、真題答案及爭議：

依據前述原則，合理答案應該是3個氣體單向閥，這也是廠家生產的基本配置，但答案是存在爭議的：

爭議1：因為題意強調最少需要的氣體單向閥數量，由于2號防護區的選擇閥不會受1號防護區啟動氣體的干擾（滅火瓶組部分的啟動管路已有單向閥隔離），且2號防護區自身瓶組數量少，不會有自身干擾，因此，2號防護區選擇閥出口啟動管路上的氣體單向閥可以省略，考慮此情況，僅需要2個氣體單向閥。

同時，退一步講，選擇閥氣缸本來具有單向阻止的功能，如不考慮其密封性能的瑕疵，則1號選擇閥出口啟動管路上的氣體單向閥也是可以省略的，這種情況下，就只需要1個氣體單向閥了（滅火瓶組部份）。

爭議2：題干沒有明確選擇閥的啟動方式，通常情況下，選擇閥均為啟動氣體驅動的方式，但也確實存在電磁啟動的方式，如采用電磁啟動方式，則僅需要滅火瓶組部分的氣體單向閥，僅為1個。

4、綜上所述，作為廠家的標準化生產方案，通常是三個氣體單向閥，如僅考慮實現功能，則可以2個甚至1個氣體單向閥。

六、補充說明：

1、以上規則，主要適應于單排滅火瓶組的情況，滅火瓶組開啟數量從右至左逐級加大，單向閥流向相同。對于多排滅火瓶組的情況，可能有所不同，應依實現情況調整。

2、以上示例，為方便理解，防護區選擇閥依滅火瓶組開啟數量從右至左逐級變大，實際應用中，排序可能有所不同，可適時調整。但是，應鼓勵設計施工圖盡量按此原則設計，以利安裝和使用。
